产品说明：

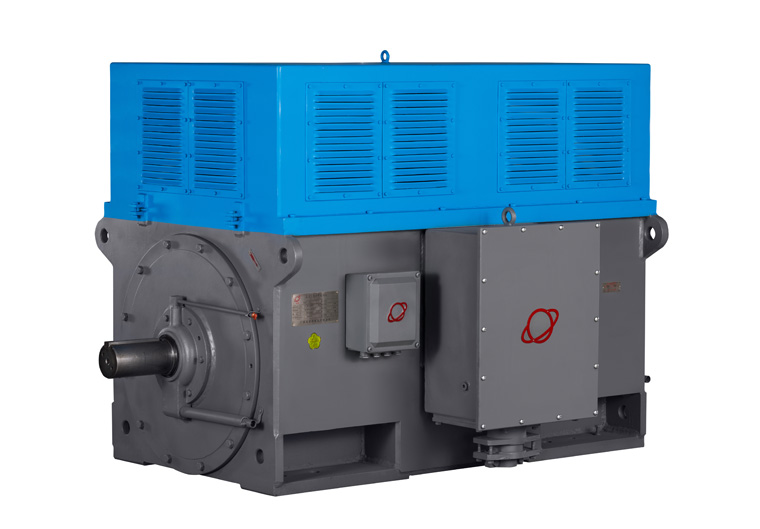

Y 系列6kV/10kV中型高压三相异步电动机(机座号 355-630)是东莞电机厂在消化、吸收国 内外设计、制造技术的基础上研制的最新产品。本系列产品在原先 Y 系列的基础上,做了诸 多的改进、创新与提高,使产品的性能更加优化,结构更加合理、可靠,在设计过程中使用 了最新的设计手段如三维设计方法、有限元分析等等,对原先Y系列高压电动机进行了分析、 优化,其可靠性、合理性又上了一个新的台阶,是更具竞争力的新一代高压三相异步电动机 产品,我公司已为该产品申请实用新型专利,专利证号:ZL022262180。
Y 系列6kV/10kV中型高压三相异步电动机(机座号 355-630)是东莞电机厂在消化、吸收国 内外设计、制造技术的基础上研制的最新产品。本系列产品在原先 Y 系列的基础上,做了诸 多的改进、创新与提高,使产品的性能更加优化,结构更加合理、可靠,在设计过程中使用 了最新的设计手段如三维设计方法、有限元分析等等,对原先Y系列高压电动机进行了分析、 优化,其可靠性、合理性又上了一个新的台阶,是更具竞争力的新一代高压三相异步电动机 产品,我公司已为该产品申请实用新型专利,专利证号:ZL022262180。
本系列电机的设计具有高起点、高要求、高可靠性的特点,机械结构采用了国内外经过 长时间验证的高可靠性结构,绝缘体系也采用高标准、高要求的体系,可确保电机绝缘能长 期运行而不易老化,电机寿命大大提高,性能参数都达到或超过国家相应标准的要求。
本系列电动机功率等级,安装尺寸,电气性能分别符合国家标准 JB/T7593-2007 《Y 系 列高压三相异步电动机技术条件(机座号 355~630)》和 JB/T10446-2004《Y 系列 10kV 三相 异步电动机技术条件(机座号 450~630)》、GB755-2000 和相关的 IEC 标准。电动机采用箱式 结构�；捎酶职搴附佣�,重量轻,刚度好。电动机顶部安装防护顶罩,拆装方便,便 利了电动机的维护和修理。定于采用外压装结构,端部有可靠的固定及绑扎,在制造过程中 经过多次匝间冲击电压试验及对地耐压试验,并采用先进的真空压力浸渍无溶剂漆工艺(VPI) 处理,电动机采用 F 级绝缘结构,温升按 B 级考核。鼠笼转子采用先进可靠的纯铝铸造工艺 制造而成,轴承有滚动轴承和滑动轴承两种型式.依电机功率大小和转速而定,也可按用户 的要求而定。可按订货要求提供其它电压、频率和防护等级的电机。
本系列中型高压电动机具有高效节能,噪声低,振动小,运行可靠,安装维修方便等优点。
Y系列高压电动机适用于驱动各种通用机械如通风机,压缩机,水泵,破碎机,切削机床, 运输机械及其它设备,在矿山、机械工业,石油化工工业、发电厂等各种工业中作原动机用, 用以传动鼓风机、磨煤机、轧钢机、卷扬机的电动机应在订货时注明用途及技术要求,采用 特殊的设计以保障电机可靠运行。
使用条件：
1、最高环境空气温度随季节变化,但不超过 40°C
2、海拔不超过 1000m
3、最低环境空气温度对采用滚动轴承的电动机为-15°C,对采用滑动轴承的电动机
为 0°C。
4、最湿月月平均最高相对湿度为 90%,同时该月月平均最低温度不高于 25°C。
5、电动机运行期间额定电压的允许变化范围为±5%,额定频率的变化范围为±1%。
安装结构形式：
1、电动机的外壳防护等级为 IP23 或 IP44(管道通风)
2、电动机的冷却方法为 IC01、IC11、IC21 或 IC31。
3、电动机的结构及安装型式为 IMB3。
4、电动机的定额是以连续工作制(S1)为基准的连续定额。
5、电动机的额定频率为 50Hz,额定电压为 6000V(或 3000V)、10000V。

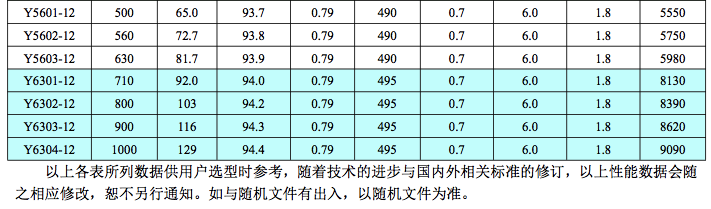

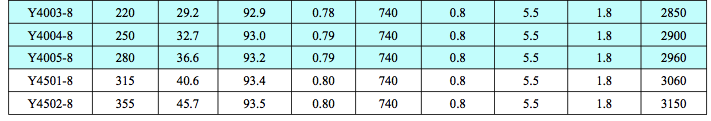

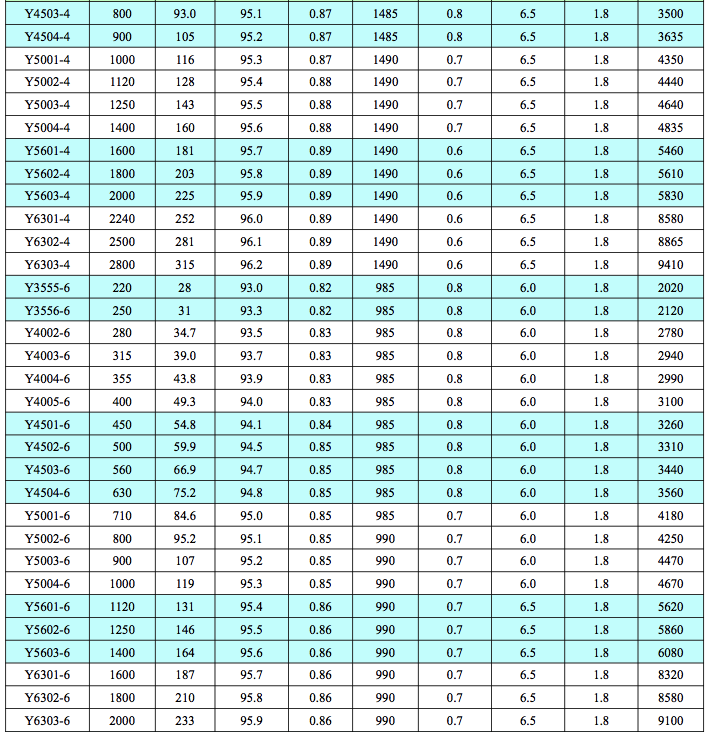

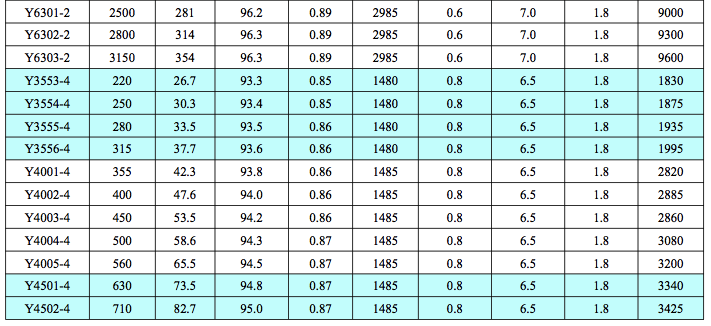

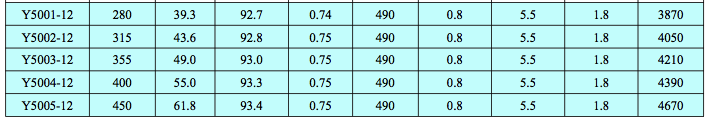

技术数据：

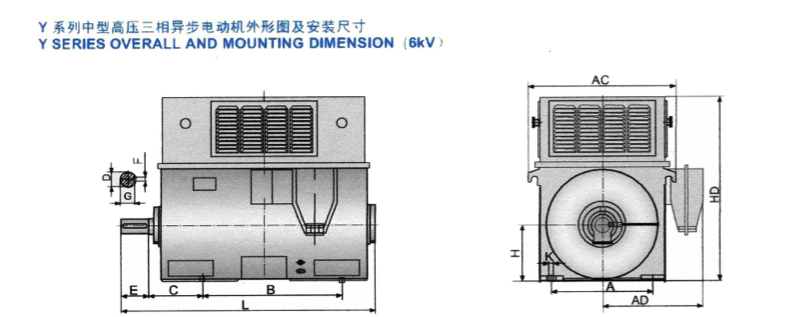

安装及外形结构：
